Pompe à chaleur air-eau fonctionnement : le cycle expliqué en détail

Pompe à chaleur air-eau : le principe de fonctionnement en bref

Le fonctionnement d'une pompe à chaleur air-eau repose sur une loi physique simple : un fluide peut capter de la chaleur même dans un air relativement froid, à condition que sa propre température soit encore plus basse. C'est exactement le principe utilisé, à l'envers, par un réfrigérateur — qui extrait la chaleur de son intérieur pour la rejeter à l'arrière de l'appareil. Une pompe à chaleur air-eau fait la même chose, mais dans le sens inverse : elle extrait la chaleur de l'air extérieur pour la restituer à l'intérieur du logement.

Ce transfert est rendu possible par un fluide frigorigène qui circule en circuit fermé à l'intérieur de l'appareil, changeant continuellement d'état (liquide, gazeux) et de pression au fil de quatre étapes précises. C'est ce cycle, répété en continu, qui permet à une pompe à chaleur air-eau de chauffer un logement tout en consommant beaucoup moins d'électricité qu'un chauffage électrique direct.

Les 4 étapes du cycle thermodynamique d'une pompe à chaleur air-eau

Le fonctionnement d'une pompe à chaleur air-eau s'articule autour d'un cycle fermé que le fluide frigorigène parcourt en continu. Voici chacune des quatre étapes, dans l'ordre où elles se déroulent réellement dans l'appareil.

1. 1

   L'évaporation : capter les calories de l'air extérieur

   L'air extérieur est aspiré par le ventilateur de l'unité extérieure et traverse l'évaporateur, un échangeur thermique dans lequel circule le fluide frigorigène à l'état liquide et à basse pression. Ce fluide a un point d'ébullition très bas : même par temps froid, l'air extérieur suffit à le faire passer à l'état gazeux, en lui cédant ses calories.

2. 2

   La compression : élever la température du fluide frigorigène

   Le fluide frigorigène, désormais à l'état de vapeur basse pression, est aspiré par le compresseur. Ce composant mécanique comprime le gaz, ce qui augmente fortement sa pression et sa température — exactement comme une pompe à vélo chauffe quand on comprime l'air. C'est cette étape qui consomme l'électricité nécessaire au fonctionnement de la pompe à chaleur.

3. 3

   La condensation : transférer la chaleur au circuit de chauffage

   Le gaz chaud à haute pression traverse le condenseur, un second échangeur thermique en contact avec le circuit d'eau du chauffage central. La chaleur du fluide frigorigène est transférée à l'eau, qui alimente ensuite les radiateurs ou le plancher chauffant. En cédant sa chaleur, le fluide frigorigène se condense et redevient liquide.

4. 4

   La détente : revenir à l'état initial pour recommencer le cycle

   Le fluide frigorigène liquide, encore à haute pression, traverse le détendeur, qui abaisse brutalement sa pression et donc sa température. Il revient ainsi à son état initial — liquide froid à basse pression — prêt à recommencer un nouveau cycle en captant à nouveau les calories de l'air extérieur au niveau de l'évaporateur.

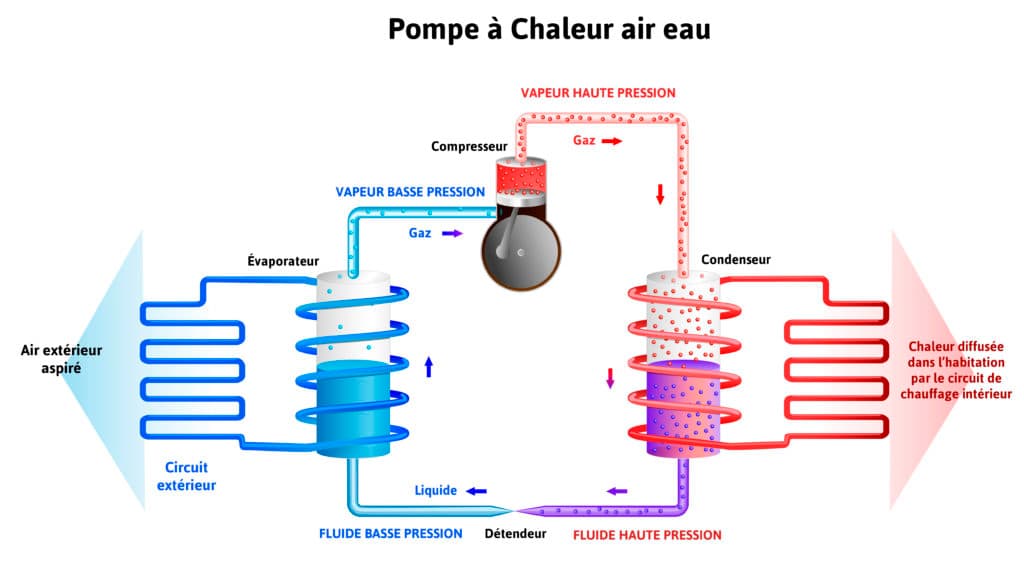

Ce schéma illustre bien pourquoi le fonctionnement d'une pompe à chaleur air-eau ne consomme de l'électricité qu'à une seule étape du cycle : la compression. L'évaporation, la condensation et la détente sont des phénomènes essentiellement physiques, qui ne nécessitent pas d'apport énergétique direct — c'est précisément ce qui explique le rendement supérieur d'une pompe à chaleur par rapport à un chauffage électrique classique, qui convertit directement l'électricité en chaleur sans effet démultiplicateur.

Les composants clés d'une pompe à chaleur air-eau

L'unité extérieure

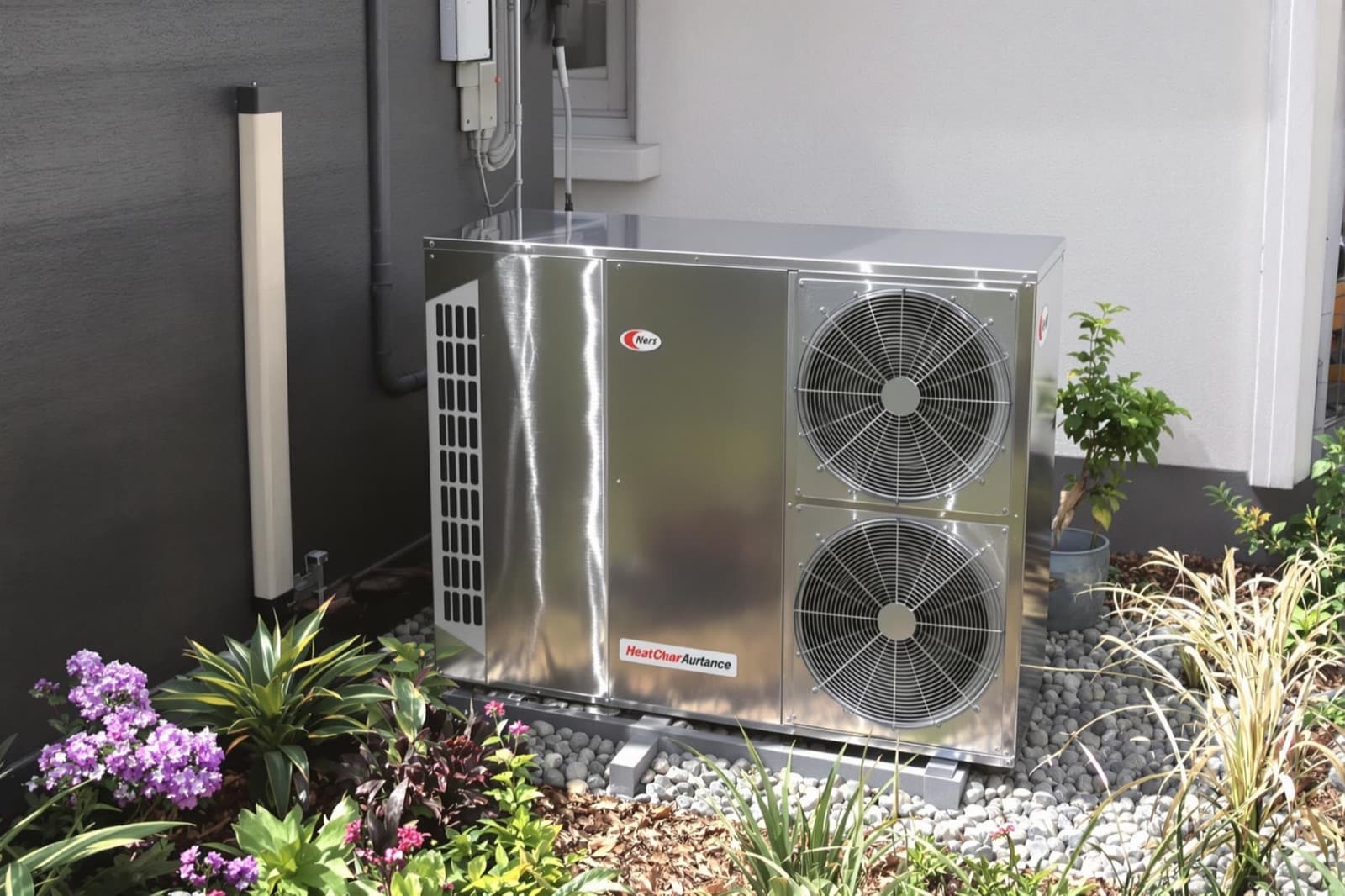

L'unité extérieure abrite l'évaporateur, le ventilateur qui brasse l'air ambiant, et — selon la configuration — le compresseur. C'est cette unité qui est directement exposée aux conditions climatiques, et dont le bon emplacement conditionne à la fois la performance et le niveau sonore perçu au quotidien.

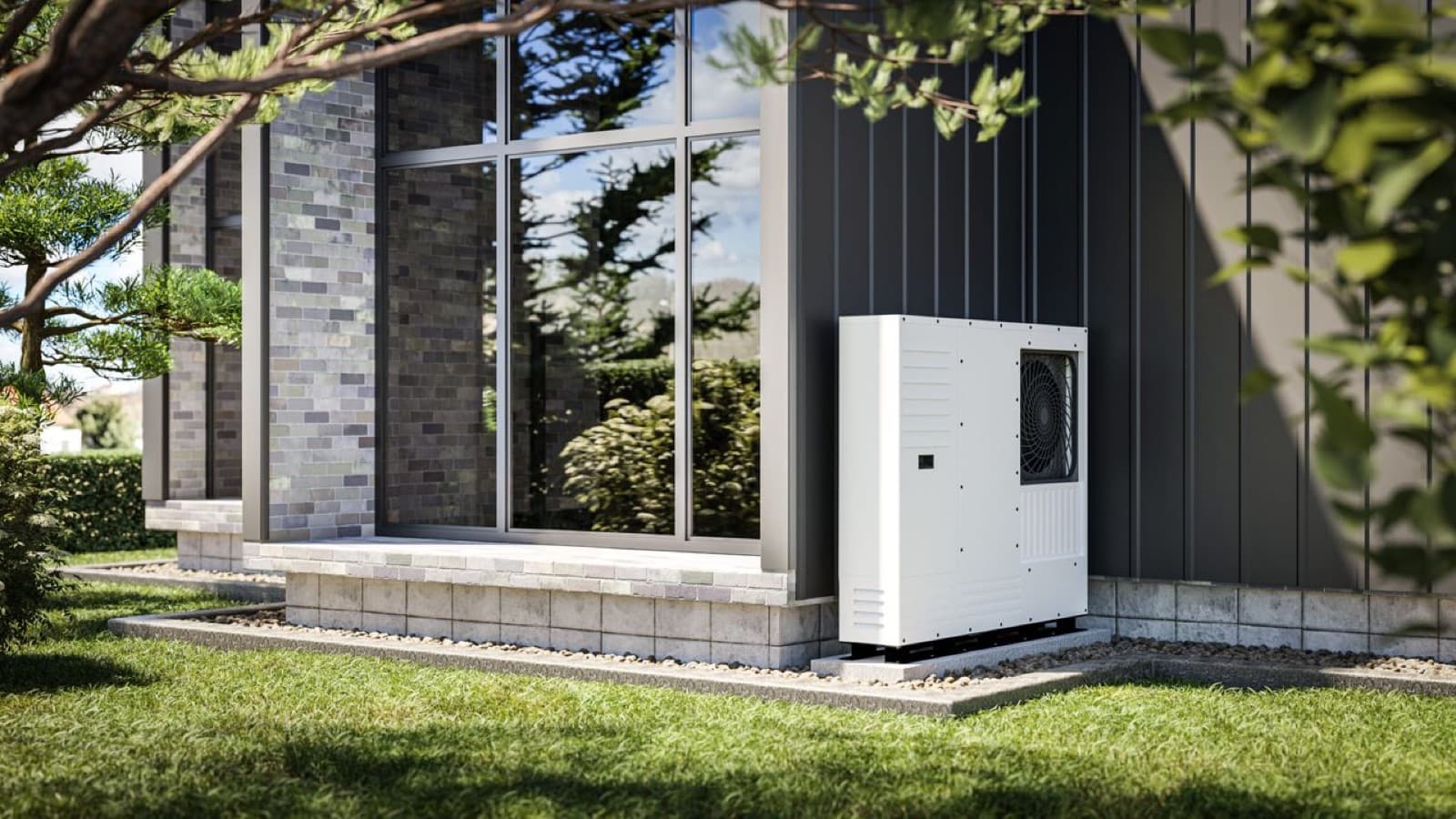

L'emplacement de l'unité extérieure doit permettre une bonne circulation de l'air, sans obstacle qui limiterait le flux nécessaire à l'évaporateur. Un espace dégagé d'au moins 50 cm autour de l'appareil, à l'écart de la végétation dense, garantit un fonctionnement optimal et facilite les opérations d'entretien annuel.

À l'intérieur du caisson, le ventilateur aspire l'air à travers les ailettes de l'échangeur — c'est ce composant qui doit rester propre et dégagé pour que le fonctionnement de la pompe à chaleur air-eau ne se dégrade pas avec le temps.

L'unité intérieure et le circuit hydraulique

Le condenseur, le circulateur, le vase d'expansion et les organes de régulation sont regroupés dans l'unité intérieure (ou dans un module hydraulique attenant à l'unité extérieure pour les modèles monobloc). C'est ce circuit qui distribue l'eau chauffée par la pompe à chaleur vers les radiateurs ou le plancher chauffant, et parfois vers un ballon d'eau chaude sanitaire.

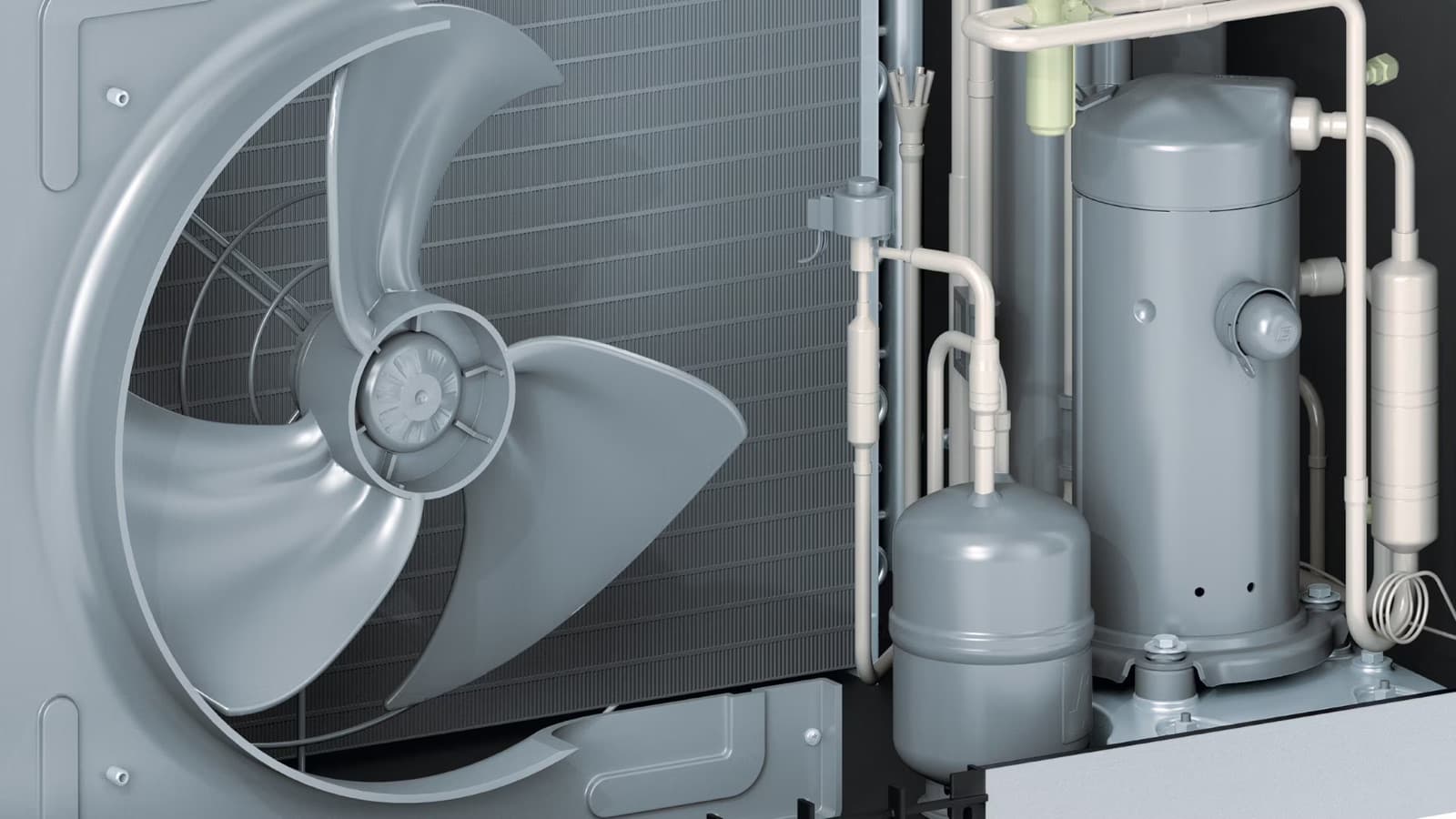

Ce détail de l'intérieur d'une unité extérieure montre concrètement les composants qui rendent possible le fonctionnement d'une pompe à chaleur air-eau : le grand ventilateur à pales incurvées qui maximise le flux d'air à travers l'échangeur, et le compresseur — la pièce mécanique la plus sollicitée du circuit, généralement de type Inverter sur les modèles récents pour moduler sa puissance en continu.

Fonctionnement en mode chauffage et en mode eau chaude sanitaire

La plupart des pompes à chaleur air-eau assurent deux fonctions distinctes avec le même circuit frigorifique : le chauffage du logement et, souvent, la production d'eau chaude sanitaire. En mode chauffage, le condenseur transfère sa chaleur à l'eau du circuit à une température modérée — 35 à 45 °C pour un plancher chauffant, 45 à 55 °C pour des radiateurs basse température.

Pour produire de l'eau chaude sanitaire, l'appareil bascule périodiquement vers un ballon d'eau chaude dédié, qu'il chauffe à une température plus élevée (55 à 60 °C) afin de limiter le risque de légionellose. Ce basculement automatique, géré par la régulation de l'appareil, explique pourquoi une pompe à chaleur air-eau peut sembler « s'arrêter » brièvement côté chauffage : elle est simplement en train de produire de l'eau chaude avant de reprendre son cycle habituel.

Pourquoi le fonctionnement d'une pompe à chaleur air-eau dépend de la température extérieure

Puisque la source de chaleur exploitée est l'air extérieur, le fonctionnement d'une pompe à chaleur air-eau est nécessairement influencé par la météo. Plus l'air extérieur est froid, plus il faut d'énergie mécanique (donc d'électricité) pour extraire les calories qu'il contient encore et les élever à la température requise pour le chauffage — un phénomène qui explique la variation du rendement (COP) au fil des saisons.

En dessous de 0 °C, l'humidité contenue dans l'air extérieur peut se transformer en givre sur les ailettes de l'évaporateur, réduisant progressivement l'échange thermique. La pompe à chaleur déclenche alors automatiquement un cycle de dégivrage : elle inverse temporairement son cycle pour réchauffer l'évaporateur et faire fondre le givre, avant de reprendre le chauffage normal. Ce mécanisme, entièrement automatique, explique pourquoi on peut parfois voir de la vapeur s'échapper de l'unité extérieure par temps froid et humide — c'est un fonctionnement normal, pas un signe de panne.

Pompe à chaleur air-eau monobloc ou bibloc : quel impact sur le fonctionnement ?

Le principe thermodynamique décrit plus haut reste rigoureusement identique, que la pompe à chaleur soit monobloc ou bibloc — seule la répartition physique des composants change. Sur un modèle monobloc, l'intégralité du circuit frigorifique (évaporateur, compresseur, condenseur, détendeur) est contenue dans une seule unité extérieure ; seule de l'eau déjà chauffée circule ensuite jusqu'au circuit de chauffage intérieur, ce qui simplifie l'installation et supprime tout risque de fuite de fluide frigorigène à l'intérieur du logement.

Sur un modèle bibloc, le circuit frigorifique est réparti entre l'unité extérieure (évaporateur, compresseur) et un module intérieur qui contient le condenseur — les deux unités étant reliées par des liaisons frigorifiques nécessitant l'intervention d'un frigoriste certifié. Cette configuration limite légèrement les pertes thermiques liées au transport de l'eau chaude sur de longues distances, un avantage marginal pour la plupart des logements individuels.

Fonctionnement au quotidien : ce qui influence la performance réelle

Au-delà du principe thermodynamique, plusieurs facteurs concrets influencent le fonctionnement réel d'une pompe à chaleur air-eau au quotidien. Le dimensionnement de l'appareil est déterminant : une pompe à chaleur surdimensionnée fonctionne par cycles courts et répétés (marche-arrêt fréquent), moins efficaces qu'un régime stable et modulé. Notre guide sur la puissance d'une pompe à chaleur détaille comment éviter cette erreur de dimensionnement dès la conception du projet.

La température de départ d'eau réglée par la loi d'eau joue également un rôle majeur : plus l'eau doit être chauffée à haute température (radiateurs anciens non adaptés), plus le compresseur doit travailler intensément, ce qui réduit le rendement global. C'est pourquoi les émetteurs basse température — plancher chauffant ou radiateurs dimensionnés en conséquence — sont systématiquement recommandés pour optimiser le fonctionnement d'une pompe à chaleur air-eau.

Enfin, l'entretien régulier conditionne directement la stabilité du fonctionnement dans le temps : des échangeurs encrassés ou une légère fuite de fluide frigorigène dégradent progressivement les performances, souvent de façon si graduelle que les occupants ne s'en rendent pas compte avant une hausse sensible de la facture d'électricité. Notre guide sur l'entretien d'une pompe à chaleur air-eau détaille les gestes essentiels pour préserver ce fonctionnement optimal, une obligation légale pour tout appareil de plus de 4 kW.
