Schéma installation pompe à chaleur air-eau : la vue d'ensemble

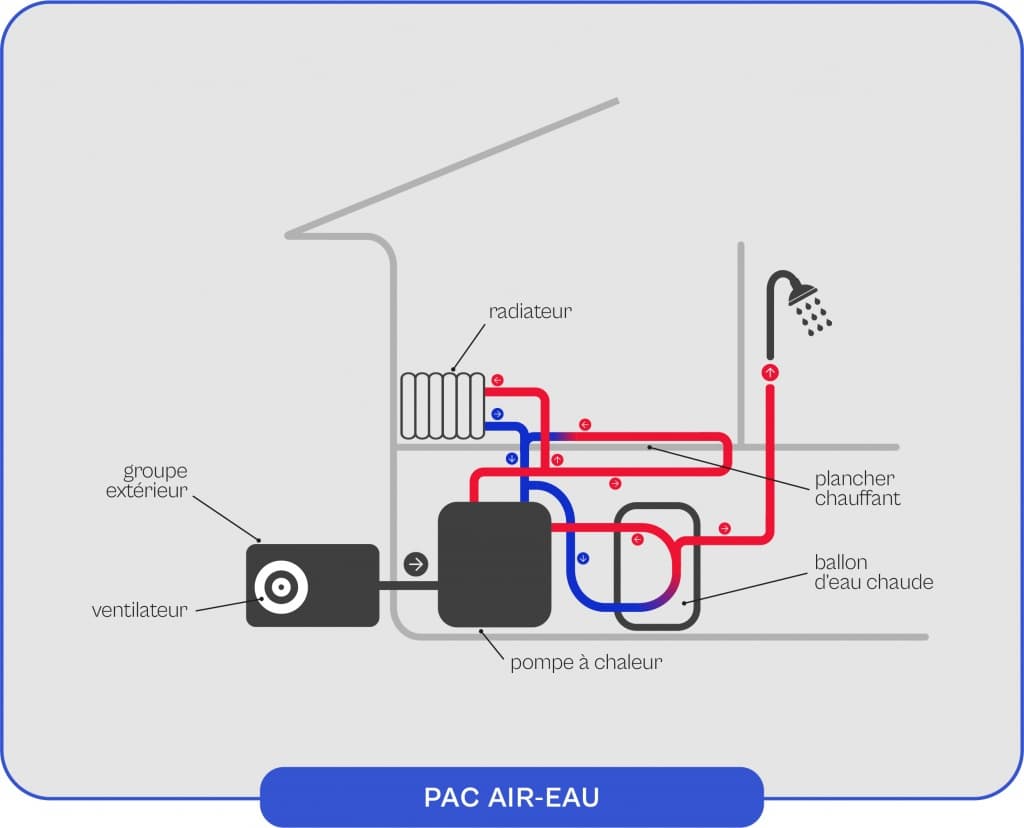

Quel que soit le modèle, le schéma d'une PAC air-eau se lit comme une chaîne en trois maillons. À l'extérieur, le groupe extérieur aspire l'air grâce à son ventilateur et en extrait les calories, même par temps froid. À l'intérieur, le module hydraulique transfère cette chaleur à l'eau du circuit de chauffage. Enfin, le réseau de distribution — radiateurs, plancher chauffant ou les deux — diffuse la chaleur dans les pièces, tandis qu'un ballon peut stocker l'eau chaude sanitaire.

Entre ces maillons, l'eau circule en boucle fermée : elle part chaude vers les émetteurs par le circuit de départ, puis revient refroidie vers la PAC par le circuit de retour. C'est ce que représentent les tuyaux rouges et bleus sur le schéma ci-dessous. Tout l'enjeu d'une bonne installation est de faire circuler cette eau au bon débit et à la plus basse température possible, car c'est là que la pompe à chaleur obtient son meilleur rendement.

Ces trois repères structurent tout le reste de l'article. Les trois blocs se retrouvent dans toutes les installations, mais leur organisation varie selon le type de PAC. La température d'eau, elle, dépend surtout de vos émetteurs et conditionne le rendement : plus elle est basse, moins la PAC consomme. Quant à la durée du chantier, elle s'allonge lorsqu'il faut créer un local technique, désembouer un vieux réseau ou remplacer des radiateurs.

Monobloc ou bibloc : deux schémas d'installation différents

Le premier choix qui façonne le schéma d'installation est l'architecture de la PAC. Les deux familles produisent la même chaleur, mais elles ne répartissent pas leurs composants de la même façon entre l'extérieur et l'intérieur — ce qui change la nature des liaisons, les précautions de pose et les compétences requises pour la mise en service.

Le schéma d'une PAC air-eau bibloc

Dans une PAC bibloc, aussi appelée split, l'unité extérieure contient l'évaporateur, le compresseur et le ventilateur, tandis que le condenseur se trouve dans le module hydraulique intérieur. Les deux unités sont reliées par une liaison frigorifique : deux tubes de cuivre isolés dans lesquels circule le fluide frigorigène. L'eau de chauffage reste donc entièrement à l'intérieur de la maison.

Ce schéma évite tout risque de gel des canalisations, mais la longueur de la liaison est limitée par le fabricant, et son raccordement impose l'intervention d'un technicien titulaire d'une attestation de capacité à manipuler les fluides frigorigènes.

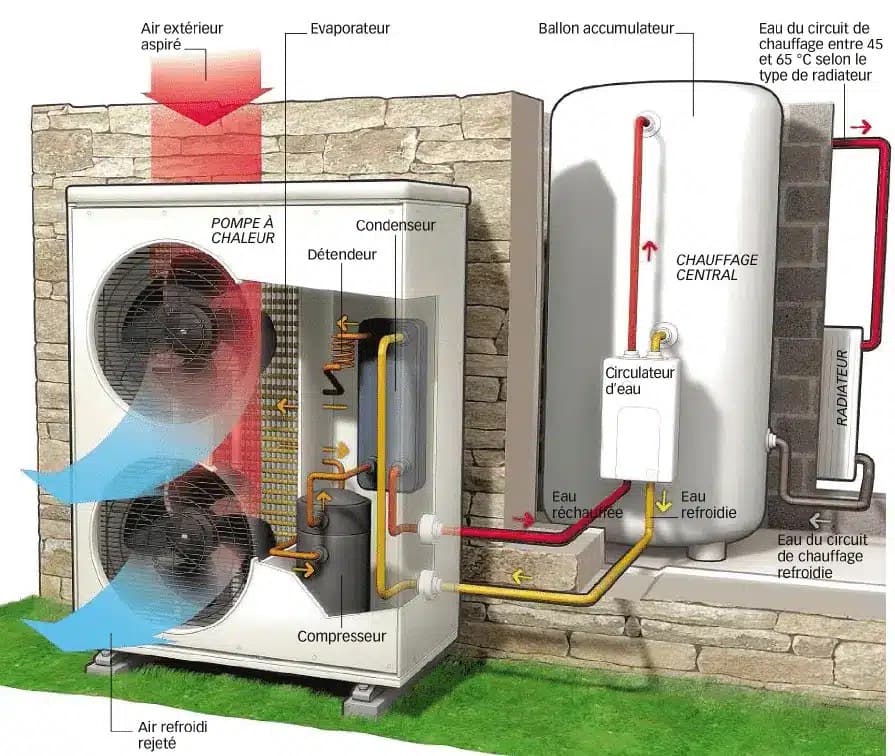

Le schéma d'une PAC air-eau monobloc

Dans une PAC monobloc, tout le circuit frigorifique est assemblé et scellé en usine dans l'unité extérieure. Ce sont des tuyaux d'eau de chauffage qui traversent le mur pour rejoindre la maison. La mise en service est plus simple, mais l'eau qui circule dehors doit être protégée du gel, soit par un mélange antigel (eau glycolée), soit par des vannes antigel qui vidangent automatiquement la portion extérieure en cas de coupure par grand froid.

Les composants du circuit hydraulique, un par un

Le cœur du schéma d'installation d'une PAC air-eau est son circuit hydraulique. Une partie des composants est souvent intégrée d'usine dans le module intérieur ; les autres sont ajoutés par l'installateur selon la configuration du logement. Le tableau ci-dessous les récapitule avant que nous revenions sur les plus importants.

Circulateur, vase d'expansion et soupape : le trio de sécurité

Le circulateur est la petite pompe qui fait tourner l'eau dans le circuit ; sur les modèles récents, il module sa vitesse pour ajuster le débit aux besoins. Le vase d'expansion absorbe l'augmentation de volume de l'eau lorsqu'elle chauffe, et la soupape de sécurité libère la pression si elle dépasse le seuil prévu, généralement autour de 3 bars. Un manomètre permet de surveiller la pression : entre 1 et 2 bars à froid sur la plupart des installations.

Le filtre désemboueur : indispensable sur un réseau ancien

Lorsqu'une PAC remplace une chaudière, elle hérite d'un réseau de chauffage qui contient souvent des boues et des particules d'oxyde de fer accumulées au fil des années. Or l'échangeur d'une PAC est bien plus sensible à l'encrassement que le corps de chauffe d'une chaudière. Un filtre désemboueur magnétique, placé sur le retour juste avant la PAC, capte ces impuretés. Associé à un désembouage du circuit avant la mise en service, il protège durablement l'installation.

Ballon tampon et bouteille de découplage : quand les ajouter ?

Chaque fabricant impose un volume d'eau minimal dans l'installation pour que la PAC fonctionne par cycles longs et puisse dégivrer correctement. Si le réseau contient trop peu d'eau — peu de radiateurs, ou des robinets thermostatiques qui ferment une grande partie du circuit — un ballon tampon vient compléter ce volume. La bouteille de découplage, elle, sépare hydrauliquement la PAC de plusieurs circuits d'émetteurs ou d'une chaudière d'appoint, pour que chaque circulateur travaille sans perturber les autres.

Schéma d'installation avec radiateurs, plancher chauffant ou les deux

Les émetteurs déterminent la température d'eau dont la PAC a besoin, et donc son rendement. Le schéma le plus simple relie la PAC à un seul circuit de radiateurs. Des radiateurs récents ou surdimensionnés chauffent correctement avec une eau à 45–50 °C ; de vieux radiateurs en fonte calculés pour une chaudière à 70 °C peuvent exiger une PAC haute température, ou le remplacement de quelques émetteurs dans les pièces les plus froides.

Le plancher chauffant hydraulique est le partenaire idéal d'une PAC : sa grande surface d'échange lui permet de chauffer avec une eau à 30–35 °C, la température à laquelle la pompe à chaleur est la plus efficace. Notre guide consacré à la pompe à chaleur avec chauffage au sol détaille ce cas.

Lorsque la maison combine les deux, par exemple un plancher chauffant au rez-de-chaussée et des radiateurs à l'étage, le schéma prévoit deux circuits : l'un à haute température pour les radiateurs, l'autre abaissé par une vanne mélangeuse pour le plancher, avec son propre circulateur. Chaque zone dispose alors de sa courbe de chauffe et de sa sonde d'ambiance.

Schéma installation pompe à chaleur air-eau avec eau chaude sanitaire

Une PAC air-eau peut aussi produire l'eau chaude sanitaire. Dans le schéma le plus répandu, une vanne 3 voies placée en sortie de PAC oriente l'eau chaude soit vers le chauffage, soit vers le serpentin d'un ballon d'eau chaude séparé. La production d'eau chaude est prioritaire : pendant que le ballon se recharge, le chauffage est brièvement interrompu, ce qui passe inaperçu dans une maison bien isolée.

Certains modèles, dits double service, intègrent directement un ballon de 180 à 250 litres dans le module intérieur, ce qui simplifie le schéma et réduit l'encombrement. Comptez en général 150 à 200 litres pour un foyer de deux à quatre personnes, 250 à 300 litres au-delà. Un cycle anti-légionellose, qui porte l'eau à plus de 60 °C, doit être programmé à intervalles réguliers — une fois par semaine suffit dans la plupart des cas.

Le schéma en relève de chaudière

Dans certaines maisons anciennes, on conserve la chaudière existante en appoint : la PAC assure le chauffage la plus grande partie de l'année, et la chaudière prend le relais par grand froid, quand le rendement de la PAC devient moins intéressant. Le schéma d'installation relie alors les deux générateurs à une bouteille de découplage, pilotés par une régulation commune qui choisit le plus économique selon la température extérieure. Les pompes à chaleur hybrides réunissent d'origine les deux appareils dans un même système. Pour un remplacement complet, notre guide sur le remplacement d'une chaudière gaz par une pompe à chaleur vous accompagne pas à pas.

Le raccordement électrique d'une PAC air-eau

Le schéma électrique est la partie la plus souvent oubliée des explications, alors qu'il conditionne la sécurité de l'installation. Une PAC air-eau doit être alimentée par une ligne dédiée depuis le tableau électrique, protégée par son propre disjoncteur et par un dispositif différentiel, conformément à la norme NF C 15-100. La section des câbles dépend de la puissance de l'appareil et de la distance au tableau.

Il faut aussi vérifier l'abonnement. Avec la résistance d'appoint, une PAC peut appeler plusieurs kilowatts au moment où le four, les plaques et le lave-linge fonctionnent : de nombreux foyers passent de 6 à 9 kVA, voire 12 kVA. Les PAC de forte puissance existent en version triphasée, à réserver aux logements déjà équipés ou aux très grandes maisons. Un délestage peut enfin couper temporairement l'appoint pour éviter de faire disjoncter le compteur.

Où placer l'unité extérieure dans le schéma d'installation ?

L'emplacement de l'unité extérieure se décide dès l'étude : il conditionne la longueur des liaisons, le bruit perçu par le voisinage et le rendement de la PAC. L'unité doit être posée sur un support stable, avec des plots antivibratiles, et surélevée de quelques dizaines de centimètres pour évacuer l'eau de dégivrage et rester dégagée en cas de neige.

Le bon emplacement est un compromis entre plusieurs contraintes. L'unité doit respirer : il faut respecter les dégagements indiqués par le fabricant à l'arrière et devant le ventilateur, et éviter les recoins où elle recyclerait son propre air froid. Elle doit être aussi proche que possible du module intérieur, pour limiter la longueur des liaisons et les pertes. Enfin, les condensats — l'eau produite lors du dégivrage — doivent pouvoir s'évacuer sans former de plaque de glace sur un passage.

Le bruit est la dernière contrainte, et pas la moindre. Le Code de la santé publique encadre les bruits de voisinage : une PAC placée sous la fenêtre de la chambre du voisin est une source de litige classique. Notre article sur le bruit d'une pompe à chaleur détaille les distances et les solutions. Selon la commune et l'aspect de la façade, une déclaration préalable de travaux en mairie peut aussi être nécessaire, et en copropriété, l'accord de l'assemblée générale.

Du schéma au chantier : les 6 étapes d'une installation de PAC air-eau

Un schéma d'installation n'a de valeur que s'il est fondé sur une étude sérieuse du logement. Voici comment se déroule un chantier mené dans les règles, de la visite technique à la remise des clés. Pour le budget correspondant, consultez notre guide sur le coût d'installation d'une pompe à chaleur.

1. 1

   Étude thermique et choix du schéma

   Le technicien calcule les déperditions du logement pièce par pièce, relève les émetteurs existants et choisit le schéma adapté : monobloc ou bibloc, avec ou sans ballon tampon, production d'eau chaude intégrée ou séparée, nombre de circuits de chauffage.

2. 2

   Pose de l'unité extérieure

   L'unité est fixée sur un socle béton ou des supports muraux, posée sur des plots antivibratiles, surélevée du sol pour l'évacuation des condensats et placée en respectant les dégagements prévus par le fabricant.

3. 3

   Installation du module hydraulique et du ballon

   Le module intérieur est fixé au mur ou posé au sol, généralement dans un garage, une buanderie ou à l'emplacement de l'ancienne chaudière. Le ballon d'eau chaude et, le cas échéant, le ballon tampon sont installés à proximité.

4. 4

   Raccordements frigorifiques, hydrauliques et électriques

   Pose de la liaison frigorifique ou hydraulique entre les deux unités, raccordement au réseau de chauffage existant avec filtre et vase d'expansion, puis création d'une ligne électrique dédiée depuis le tableau, protégée par un disjoncteur adapté.

5. 5

   Rinçage, remplissage et mise en service

   Le circuit de chauffage est rincé, voire désemboué s'il est ancien, puis rempli et purgé. Le technicien vérifie l'étanchéité, met la PAC sous tension, paramètre la courbe de chauffe et contrôle les températures et les débits.

6. 6

   Réglages et remise des documents

   Les consignes, la programmation et la production d'eau chaude sont réglées avec vous. L'installateur vous remet la notice, l'attestation de mise en service et les documents nécessaires au versement des aides.

Les erreurs de schéma d'installation qui coûtent cher

La plupart des PAC qui déçoivent ne sont pas de mauvais appareils, mais des appareils mal intégrés. Nos techniciens rencontrent régulièrement les mêmes erreurs lorsqu'ils reprennent des installations réalisées par d'autres :

• PAC mal dimensionnée, faute de calcul des déperditions : trop petite, elle sollicite sans cesse l'appoint ; trop grande, elle multiplie les cycles courts. Notre guide sur la puissance d'une pompe à chaleur explique le bon calcul.
• Absence de ballon tampon alors que le volume d'eau du réseau est insuffisant : cycles courts, dégivrages difficiles, usure du compresseur.
• Pas de filtre ni de désembouage sur un vieux réseau : l'échangeur s'encrasse et le rendement chute en quelques saisons.
• Liaisons trop longues ou mal isolées : la chaleur se perd avant d'arriver dans la maison.
• Courbe de chauffe laissée au réglage d'usine : la PAC chauffe l'eau plus que nécessaire, une cause fréquente de surconsommation de pompe à chaleur.

Une fois l'installation en service, un entretien régulier maintient ses performances : il est obligatoire au moins tous les deux ans pour les PAC de 4 à 70 kW, comme nous l'expliquons dans notre guide sur l'entretien d'une pompe à chaleur air-eau.
